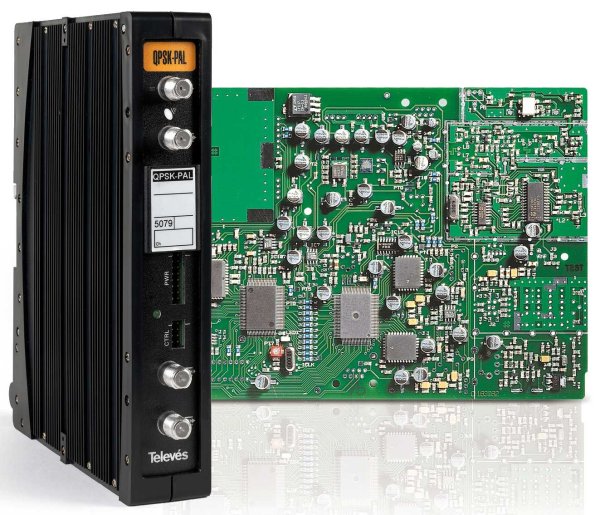

5000 Televés DVB-S/PAL s CI

Kazeta zpracuje jeden volný anebo zakódovaný program DVB-S, který převede do normy PAL. Kazeta je osazena 1x rozhraním CI pro připojení dekodéru.
Výstupní modulátor má volitelné zvukové normy BG (5,5MHz) nebo DK (6,5MHz), stereo zvuk je ale pouze v normě BG.
Součástí kazety jsou 2 ks signálových propojek a 1 ks propojky pro napájení.

- Pro montáž použijte uzamykatelný box 5072/5069, nebo běžnou DIN lištu.
- Pro napájení použijte napájecí zdroj 5029.
- Pro zvýšení výstupní úrovně až na 120 dBuV použijte výstupní hybridní zesilovač 5075.
- Pro programování použijte programátor PTC 4 (7234) anebo program CDC (2168).

Pokyny pro montáž kazet na DIN lištu:
Moduly 5000 obsahují dekodér MPEG, proto se z důvodu chlazení nesmí osazovat vedle sebe, musí mít mezi sebou vždy mezeru o šířce 1 modulu. Tomu jsou také přizpůsobeny signálové a napájecí propojky, které jsou příslušenstvím každého modulu.

Technické údaje:

vstupní část
- 1x vstupní tuner
- vstupní frekvence 950-2150 MHz
- vstupní úroveň 44-84 dBuV
- útlum odrazu vstup min. 7 dB

výstupní modulátor
- nastavení výstupního kanálu 46-862 MHz (C2-C69)
- nastavení zvukové nosné 5,5 MHz / 6,5 MHz (pouze mono)
- řazení kanál vedle kanálu
- výstupní úroveň max 80 dBuV
- regulace zesílení 15 dB
- útlum odrazu výstup typ. 14 dB
- odstup nežádoucích produktů typ. 60 dB
- napájení LNB 18 V max 0,30 A

spotřeba proudu:
5 V / 0,90 A (s CAM a dekódovací kartou)
5 V / 0,70 A (na volné programy, bez CAM a karty)
15 V / 0,40 A
18 V / 0,35 A (odběr dle LNB)

- montáž na DIN lištu
- pracovní teplota okolí 0...+ 40 C



Soubory ke stažení:
Objednací kód:TELEVES1004
Dostupnost:většinou skladem
Cena po přihlášení.
