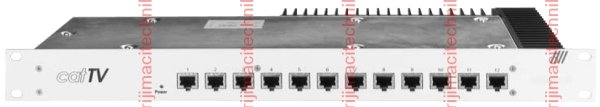

cat TV panel

Novinka

Základní jednotka sloužící k přivedení televizního signálu do strukturované kabeláže pro 12 účastníků.

Funkce:
Převádí vstupní TV signál z koaxiálního kabelu do UTP kabelu. UTP kabelem strukturované kabeláže se pak šíří TV signál.
Do kabelu, v kterém je takto šířen TV signál se dá připojit ještě telefon, tzn., že se kabelem přenáší buď TV + telefon, nebo DATA.

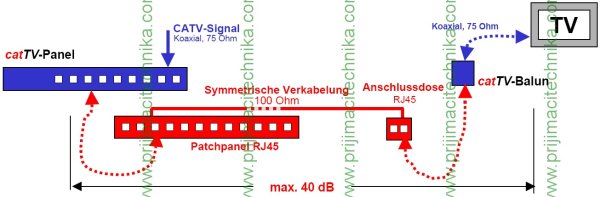

Na straně televizního přijímače se za datovou zásuvku musí připojit tzv. balun, který převede TV signál z UTP kabelu zase zpět na koaxiální. V balunu je integrovaný zesilovač, který se napájí po Ethernetové síti z této základní jednotky.
Jsou 3 varianty balunu: bez zpětného kanálu, se zpětným kanálem 5-30MHz a se zpětným kanálem 5-65MHz. Balun má dva výstupy - pro televizor a pro telefonní přístroj.

Mohou být využité 2 pracovní módy, lišící se výstupní úrovní, viz níže uvedené poznámky.

Pozn. 1:
Normální pracovní mód. Může být kompenzováno max 40dB útlumu vedení. Následné prvky pasivního rozvodu (strukturovaná kabeláž) musí mít min 75dB útlum stínění.

Pozn. 2:
Speciální pracovní mód. Může být kompenzováno max 50dB útlumu vedení. Následné prvky pasivního rozvodu (strukturovaná kabeláž) musí mít min 85dB útlum stínění.

Technické údaje:
- kmitočtový rozsah 47...862MHz

- max útlum UTP kabelu 40dB (Pozn. 1)
- min útlum stínění UTP rozvodu 75dB (Pozn. 1)

- max útlum UTP kabelu 50dB (Pozn. 2)
- min útlum stínění UTP rozvodu 85dB (Pozn. 2)

- vstupní úroveň 60...80dBuV (Pozn. 1)
- vstupní úroveň 70-83dBuV (Pozn. 2)

- zesílení 34dB
- nastavení zesílení 0...-20dB

- fixní náklon 15dB
- nastavení náklonu 0...-18dB

- výstupní úroveň 94dBuV (Pozn. 1)
42 kanálů při 60dB CSO/CTB

- výstupní úroveň 104dBuV (Pozn. 2)
42 kanálů při 60dB CSO/CTB

- testovací výstup -23dB (od výst úrovně)
pro nastavení výst úrovně a náklonu

- vstup 1x F konektor
- výstup 12x RJ 45

- napájení 28V DC, max 1,9A

- rozměry 483x42x180mm (1 HE)



Dostupnost:pouze na objednávku a platbu předem
Cena bez DPH:40 000,00 Kč
Cena s DPH:48 000,00 Kč
