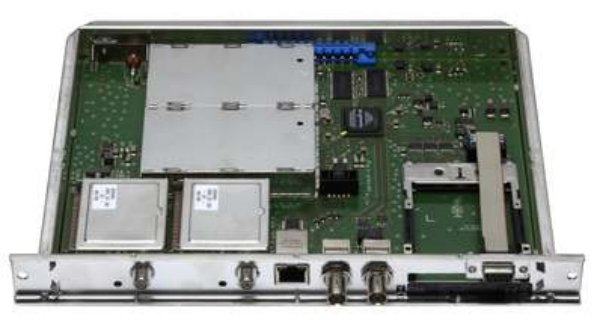

Kazeta do skříní STC 1200, STC 316 a STR 19-8. Zpracuje dva 8PSK modulované DVB-S2 multiplexy (HDTV), nebo dva QPSK modulované DVB-S multiplexy, které převede na dva QAM modulované multiplexy.
Zpracuje jak "klasické DVB-S" vysílání, tak HDTV vysílání.
Jsou-li programy ve vstupním multiplexu zakódované, je možnost doplnit kazetu o příslušný CA modul s dekódovací kartou, který může rozkódovat až 12 programů (v závislosti na použitém CA modulu) a následné DVB-C přijímače mohou být bez dekodérů. Dekódování probíhá pouze ve vstupu A.
Kazeta disponuje více rozhraními, které činí kazetu univerzální a mnohostranně využitelnou:
- ASI vstup, ASI výstup (Asynchronous Serial Interface dle DIN EN 50083-9.)
- LAN 100 MBit Ethernet (nevyužité).
S nimi může být datový tok digitálních signálů předán k dalšímu zpracování, nebo z externích zdrojů na QAM modulaci převedený být.
Integrovaný TPS-Modul umožňuje následné zpracování demodulovaného Transport Streamu. S jeho pomocí mohou být:
- měněné servisní informace (NIT tabulka)
- Transport Stream doplněný o tzv. Null-Data (Stuffing)
- vymazávány jednotlivé služby (video, audio, data a servisní) z Transport Streamu (Programmfiltr)
- změné Operator-ID
Použití - pro STA, kabelové rozvody, účastník musí mít přijímač systému DVB-C.
Technické údaje:
vstupní část
- 2x vstupní tuner
- vstupní frekvence 950-2150 MHz
- vstupní úroveň 60-80 dBuV
- vstupní datová rychlost 2-45 MS/s (S-QPSK)
- vstupní datová rychlost 10-30 MS/s (S1-QPSK)
- vstupní datová rychlost 10-31 MS/s (8PSK) (HDTV)
QAM modulátor
- výstupní datová rychlost 1-7,5 MBaud (je závislá na nastavení parametrů)
- modulace QAM 4 / 16 / 32 / 64 / 128 / 256
výstupní modulátor
- nastavení výstupního kanálu 45-862 MHz
- výstupní úroveň 97 dBuV
- řazení kanál vedle kanálu
rozhraní
- 1x CI (pro vstup A)
- 1x ASI in 2-90 MBit/s
- 1x ASI out 2-90 MBit/s
- 1x LAN 100 MBit Ethernet (nevyužité)
