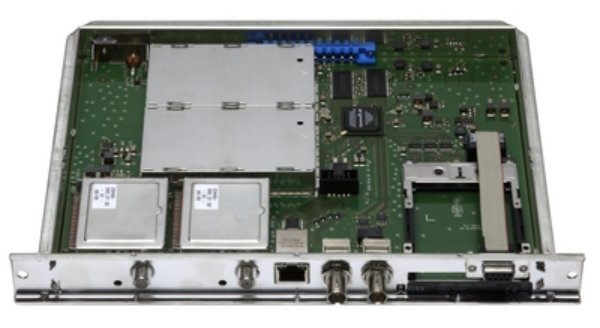

HDTV 1000 MPTS, převod DVB-S(2)/IPTV TWIN

Kazeta do skříní STC 1200, STC 316 a STR 19-8. Zpracuje dva 8PSK modulované DVB-S2 multiplexy (HDTV), nebo dva QPSK modulované DVB-S multiplexy, které převede na datový tok IPTV (MPTS).

Zpracuje jak "klasické DVB-S" vysílání, tak HDTV vysílání.



Jsou-li programy ve vstupním multiplexu zakódované, je možnost doplnit kazetu o příslušný CA modul s dekódovací kartou, který může rozkódovat až 12 programů (v závislosti na použitém CA modulu) a následné DVB-T přijímače mohou být bez dekodérů. Dekódování probíhá pouze ve vstupu A.



Kazeta disponuje více rozhraními, které činí kazetu univerzální a mnohostranně využitelnou:

- ASI vstup, ASI výstup (Asynchronous Serial Interface dle DIN EN 50083-9.)

S nimi může být datový tok digitálních signálů předán k dalšímu zpracování, nebo z externích zdrojů na QAM modulaci převedený být.



- změné Operator-ID



Použití: pro IPTV

- vstupní datová rychlost 10-31 MS/s (8PSK) (HDTV)



Ethernet rozhraní
- standard 100-BASE-T

- výstupní datová rychlost 80 Mbit/s

protokol:

- UDP (User Data Protocol)

- RTP (Real-Time Transport protocol)



ASI rozhraní

- norma DIN EN 50083-9

- formát MPEG ISO IEC 13818-1

- datová rychlost 2...90 Mbit/s

- impedance 75 ohm

- úroveň vstup/výstup 800 mV (+/- 10%)

- útlum odrazu vstup 17 dB (5...270 MHz)

rozhraní

- 1x CI (pro vstup A)

- 1x ASI in 2-90 MBit/s

- 1x ASI out 2-90 MBit/s

- 1x LAN 100 MBit Ethernet
