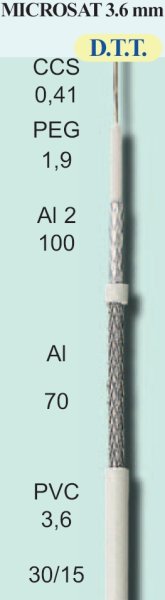

MICROSAT 3,6mm koax kabel

Použití: kvalitní 3,6 mm kabel, pro digitální aplikace, vnitřní instalace



vnější plášť průměr 3,6 mm
barva bílá
materiál PVC


vnitřní vodič průměr 0,41 mm
materiál CCS
odpor 267 ohm/km


dielektrikum průměr 1,9 mm
materiál PEG


stínící fólie provedení Al 2
pokrytí 100%

stínící opletení materiál Al
pokrytí 70%

odpor 52 ohm/km
útlum stínění 100-900 MHz >70 dB



útlum odrazu:

30-300 MHz >30 dB

300-600 MHz >29 dB

600-900 MHz >26 dB


kapacita 52 pF/m
impedance 75 ohm

činitel zkrácení 0,85


vnitřní použití, lze i venkovní

minimální ohyb venku 30 mm

minimální ohyb uvnitř 15 mm



5 MHz   3,5 dB

50 MHz   9,8 dB

200 MHz 19,7 dB
470 MHz 31,0 dB
860 MHz 42,9 dB
1000 MHz 46,6 dB
1750 MHz 64,5 dB
2050 MHz 69,7 dB
2150 MHz 71,3 dB
2400 MHz 75,4 dB

3000 MHz 84,3 dB


balení:

100 m cívka
